Quand le tableau électrique principal n’est pas installé au point d’entrée du branchement, la gaine technique de logement ne se résume plus à un simple volume normé à remplir. Le déport du tableau modifie la logique de distribution des câbles, allonge les cheminements et déplace une partie de l’architecture de protection hors du périmètre habituel de la GTL. Comprendre ces impacts évite des non-conformités lors du passage du Consuel et des surcoûts en section de câble.
Cheminement des câbles entre GTL et tableau déporté : ce qui change concrètement
La GTL reste le volume technique qui organise l’arrivée des câbles et l’implantation des équipements de protection, conformément à la norme NF C 15-100. Déporter le tableau ne supprime pas cette obligation. En revanche, le trajet entre la GTL et le coffret déporté devient un point critique de la conception.
Lire également : Parkisde pour débuter en bricolage : bonne idée ou faux bon plan ?
Les guides techniques insistent sur un cheminement court, protégé, sans angles vifs et avec une réserve de longueur suffisante. Dès que le tableau s’éloigne de la GTL ou du point d’arrivée du branchement, ces contraintes prennent une tout autre dimension.
- La longueur du câble d’alimentation entre le disjoncteur de branchement (dans la GTL) et le tableau déporté impose de recalculer la section du câble pour compenser les chutes de tension sur le circuit principal.
- Le parcours doit être protégé mécaniquement sur toute sa longueur, en goulotte, conduit ou encastrement, sans coude brutal qui fragiliserait l’isolant.
- Une réserve de câble doit être prévue aux deux extrémités pour permettre une intervention ultérieure sans retirer l’ensemble du cheminement.
Un tableau installé à quelques mètres de la GTL ne pose pas de difficulté majeure. Au-delà, chaque mètre supplémentaire augmente les contraintes sur la section du câble et sur la protection mécanique du parcours.
A lire également : Alarme incendie qui sonne sans raison la nuit : check-list de diagnostic avant de changer le détecteur
Tableau comparatif : GTL avec tableau intégré ou tableau déporté
La différence entre une installation classique et un montage avec tableau déporté se mesure sur plusieurs critères de conception. Le tableau ci-dessous synthétise les écarts techniques à anticiper.
| Critère | Tableau intégré à la GTL | Tableau déporté |
|---|---|---|
| Emplacement du coffret | Dans le volume de la GTL, accessible directement | Hors GTL, parfois dans une autre pièce ou un étage différent |
| Longueur du câble principal | Courte (liaison directe disjoncteur de branchement / tableau) | Plus longue, nécessite un recalcul de section |
| Protection mécanique du cheminement | Limitée au volume de la GTL | Étendue sur tout le parcours GTL-tableau |
| Différentiel 30 mA | Regroupé dans le tableau principal | Le coffret déporté doit disposer de ses propres différentiels |
| Accessibilité pour maintenance | Un seul point d’intervention | Deux points distincts à maintenir accessibles |
| Conformité Consuel | Vérification concentrée sur la GTL | Vérification étendue au cheminement et au coffret distant |
Le déport ne simplifie aucun poste technique. Il ajoute systématiquement une couche de vérification supplémentaire.
Protection des circuits dans un coffret déporté : différentiels et disjoncteurs divisionnaires
Un point que les contenus classiques traitent peu : le déport déplace une partie de l’architecture de sécurité hors de la GTL. Le coffret éloigné ne peut pas se contenter d’un simple regroupement de disjoncteurs divisionnaires alimentés depuis le tableau principal.
La norme NF C 15-100 impose que chaque groupe de circuits soit protégé par un interrupteur différentiel de sensibilité 30 mA. Dans une installation classique, ces différentiels sont tous dans le tableau principal, lui-même dans la GTL. Avec un tableau déporté, le coffret distant doit intégrer ses propres différentiels 30 mA pour protéger les circuits qu’il distribue localement.
Cela signifie concrètement que le coffret déporté doit avoir suffisamment de rangées et de modules pour accueillir ces protections. Un petit coffret de quelques modules ne suffit pas si l’on y raccorde plusieurs circuits (prises, éclairage, chauffage).
Coordination entre tableau principal et tableau déporté
La protection en amont du câble qui alimente le coffret déporté doit être dimensionnée pour couvrir la totalité de la puissance appelée par les circuits en aval. Le disjoncteur divisionnaire qui protège cette liaison, installé dans le tableau principal au sein de la GTL, doit être calibré en fonction de la section du câble et de la distance parcourue.
Si cette coordination est mal calculée, le disjoncteur de branchement peut déclencher avant le divisionnaire du tableau principal, ce qui prive l’ensemble du logement de courant au lieu d’isoler uniquement la zone concernée. Une sélectivité correcte entre protections amont et aval est la condition de fiabilité d’un montage déporté.
Conception de la GTL quand le tableau n’est pas dedans

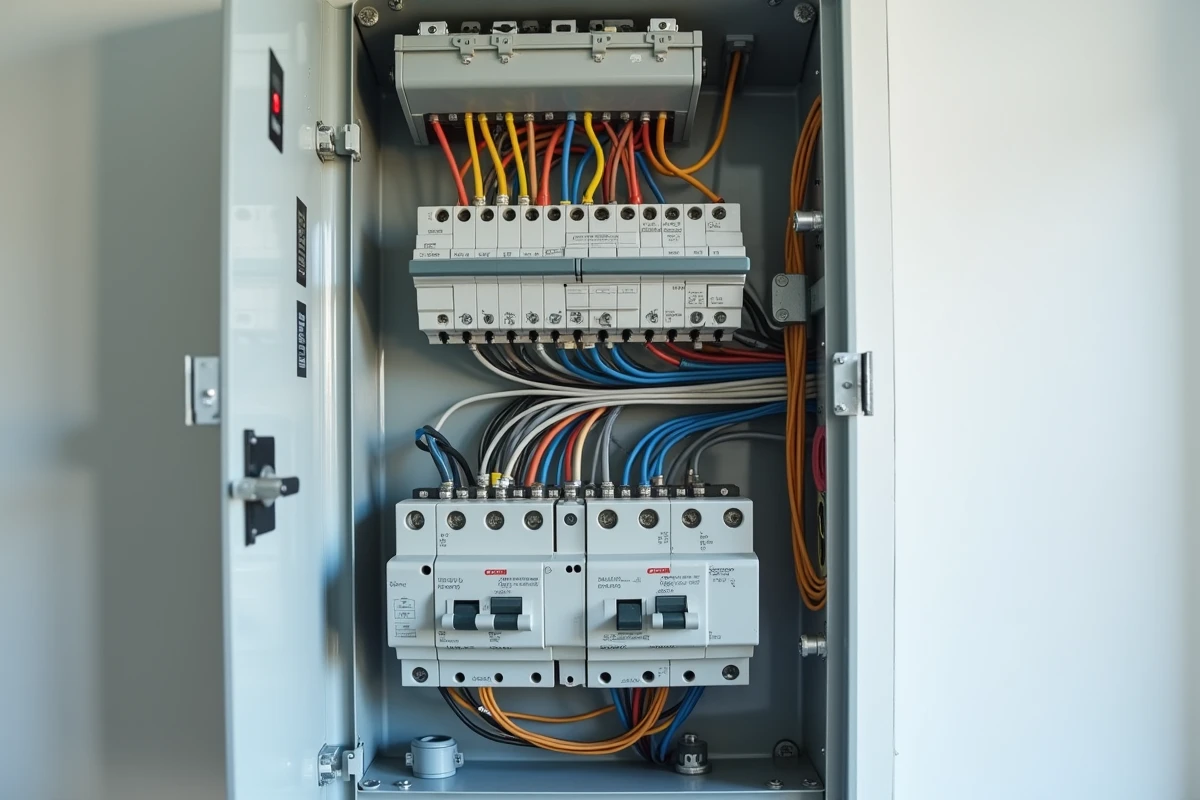

Même sans tableau principal en son sein, la GTL conserve son rôle de volume technique central. Elle accueille toujours le disjoncteur de branchement, le compteur (ou son emplacement), le coffret de communication et les arrivées des réseaux.
La différence de conception porte sur l’organisation interne. Sans coffret de rangées à loger, la GTL gagne en espace disponible mais perd en lisibilité pour l’intervenant qui cherche le tableau de distribution. Un repérage clair du départ vers le coffret déporté devient indispensable.
- Identifier le câble de liaison vers le tableau déporté par un marquage visible aux deux extrémités.
- Prévoir un schéma unifilaire affiché dans la GTL qui mentionne l’emplacement exact du coffret distant.
- Maintenir l’accessibilité de la GTL selon les exigences de la norme : hauteur des équipements entre 0,90 m et 1,80 m, dégagement libre devant le volume technique.

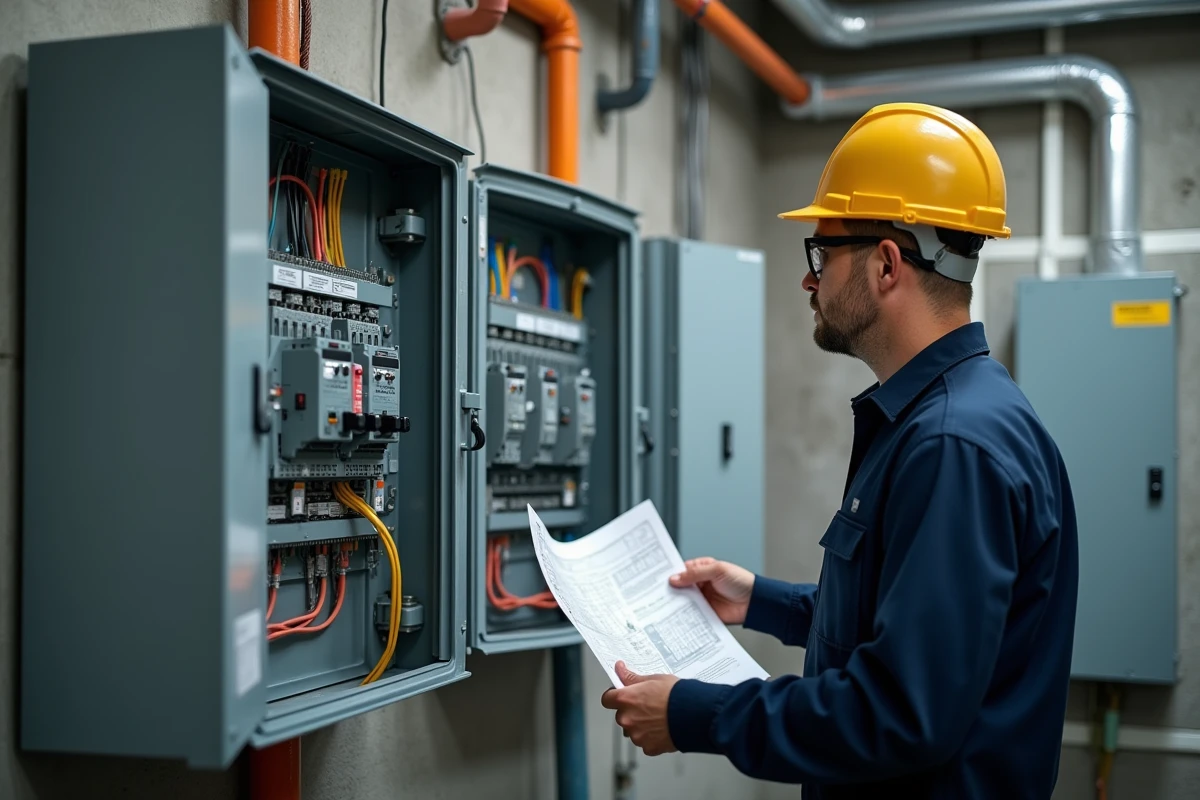

Cas fréquent : tableau déporté dans un placard ou un sous-sol
Installer un coffret dans un placard technique ou un sous-sol est courant en rénovation. Ce choix impose que l’emplacement du tableau déporté reste accessible sans déplacer de meubles ou de cartons. La norme exige un accès permanent et un dégagement suffisant pour intervenir en sécurité sur les modules et les câbles.
Le placard qui accueille le coffret n’a pas besoin de répondre aux dimensions d’une GTL complète, mais il doit respecter les mêmes règles de hauteur et de dégagement. Un coffret posé au ras du sol ou coincé derrière une étagère ne passera pas le contrôle de conformité.
Le tableau électrique déporté ne contourne aucune exigence de la norme NF C 15-100 sur la GTL. Il les redistribue entre deux emplacements, ce qui complexifie la conception au lieu de la simplifier. Chaque mètre de câble supplémentaire entre la GTL et le coffret distant ajoute une contrainte de section, de protection mécanique et de sélectivité. Anticiper ces paramètres dès la phase de conception reste le moyen le plus sûr d’éviter un refus au Consuel.
