Le tuyau pour pompe à chaleur conditionne directement le rendement de l’installation, sa longévité et le confort thermique ressenti au quotidien. Un diamètre inadapté, un matériau mal choisi ou un calorifugeage négligé peuvent provoquer des pertes de charge, des cycles courts du compresseur et une facture de chauffage plus salée que prévu. Avant même de comparer les devis d’installateurs, comprendre ce qui se joue à l’intérieur de ces tubes permet de poser les bonnes questions et d’éviter des reprises coûteuses.
Volume d’eau du réseau et tuyau pour pompe à chaleur : le critère que les devis oublient
Vous avez déjà remarqué qu’un radiateur met parfois très longtemps à chauffer après le démarrage de la PAC ? Le problème ne vient pas toujours de la machine. Il vient souvent du volume d’eau total qui circule dans le réseau.
Un réseau dont le volume est trop faible oblige le compresseur à s’arrêter et redémarrer fréquemment. Ces cycles courts usent la mécanique et gaspillent de l’énergie. Le NF DTU 65.16 prévoit d’ailleurs une méthode de calcul pour déterminer si un volume tampon doit être ajouté entre la PAC et le circuit de distribution.
Le diamètre seul ne garantit pas le bon fonctionnement de la PAC. Un tuyau correctement dimensionné mais raccordé à un réseau au volume d’eau insuffisant pose autant de problèmes qu’un tuyau trop étroit. C’est la combinaison du diamètre, de la longueur totale du circuit et du volume tampon qui assure un fonctionnement stable.
Ce que couvre (et ne couvre pas) le NF DTU 65.16
Ce référentiel encadre le captage, la machine et le départ hydraulique jusqu’au ballon tampon ou à la bouteille de découplage. En revanche, il ne couvre pas le circuit secondaire ni les émetteurs (radiateurs, plancher chauffant). Le choix des tuyaux entre le ballon et vos radiateurs relève d’un autre référentiel. Demandez à l’installateur quel DTU il applique pour chaque tronçon : cette question simple permet de vérifier le sérieux du chantier.

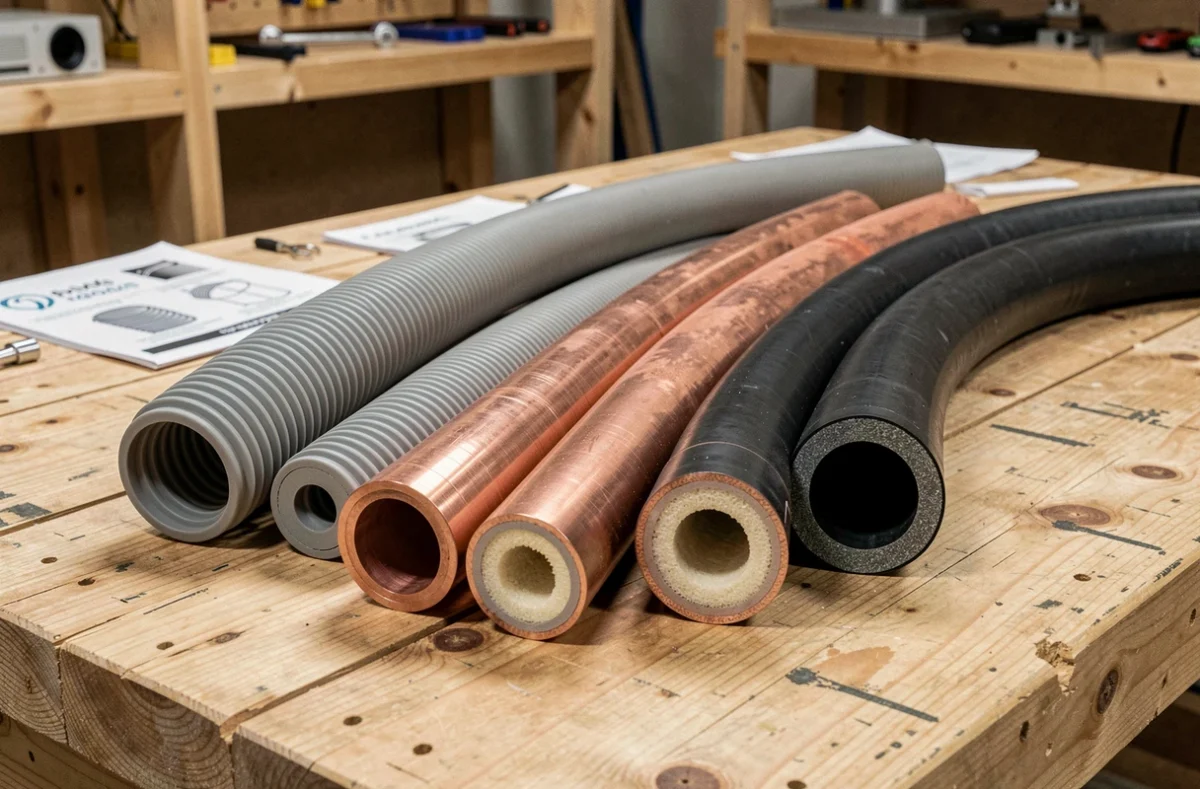

Matériaux de tuyauterie pour PAC : cuivre, PER ou multicouche
Le matériau du tuyau détermine sa résistance à la pression, sa durée de vie et sa facilité de mise en œuvre. Trois familles dominent le marché résidentiel.
- Le cuivre reste la référence pour les liaisons frigorifiques entre l’unité extérieure et l’unité intérieure. Il supporte des pressions élevées, résiste à la corrosion et permet des brasures fiables. Son coût est le plus élevé des trois, mais il ne se déforme pas sous l’effet de la chaleur.
- Le PER (polyéthylène réticulé) est très répandu pour le circuit hydraulique secondaire, notamment le plancher chauffant. Souple, léger, il se pose en grandes longueurs sans raccord intermédiaire, ce qui réduit les risques de fuite. Il coûte nettement moins cher que le cuivre.
- Le multicouche (aluminium pris en sandwich entre deux couches de plastique) combine rigidité et facilité de raccordement. Il convient bien aux circuits de radiateurs en rénovation, car il se cintre sans ressort et garde sa forme.
Aucun de ces matériaux n’est universellement meilleur. Le choix dépend du tronçon concerné : liaison frigorifique, circuit primaire ou circuit secondaire. Un installateur compétent utilise souvent deux matériaux différents sur le même chantier.
Diamètre : pourquoi un sous-dimensionnement coûte cher
Un tuyau trop étroit augmente les pertes de charge. La pompe de circulation force davantage, consomme plus d’électricité et génère du bruit. À l’inverse, un tuyau surdimensionné ralentit la vitesse de l’eau, favorise les dépôts et gonfle inutilement le budget matériaux.
Le diamètre se calcule en fonction du débit requis et de l’écart de température (delta T) entre le départ et le retour d’eau. Plus la puissance de la PAC est élevée, plus le débit nécessaire augmente, et plus le diamètre doit suivre. Ce calcul n’est pas une estimation à l’œil : il repose sur des abaques hydrauliques que l’installateur doit maîtriser.

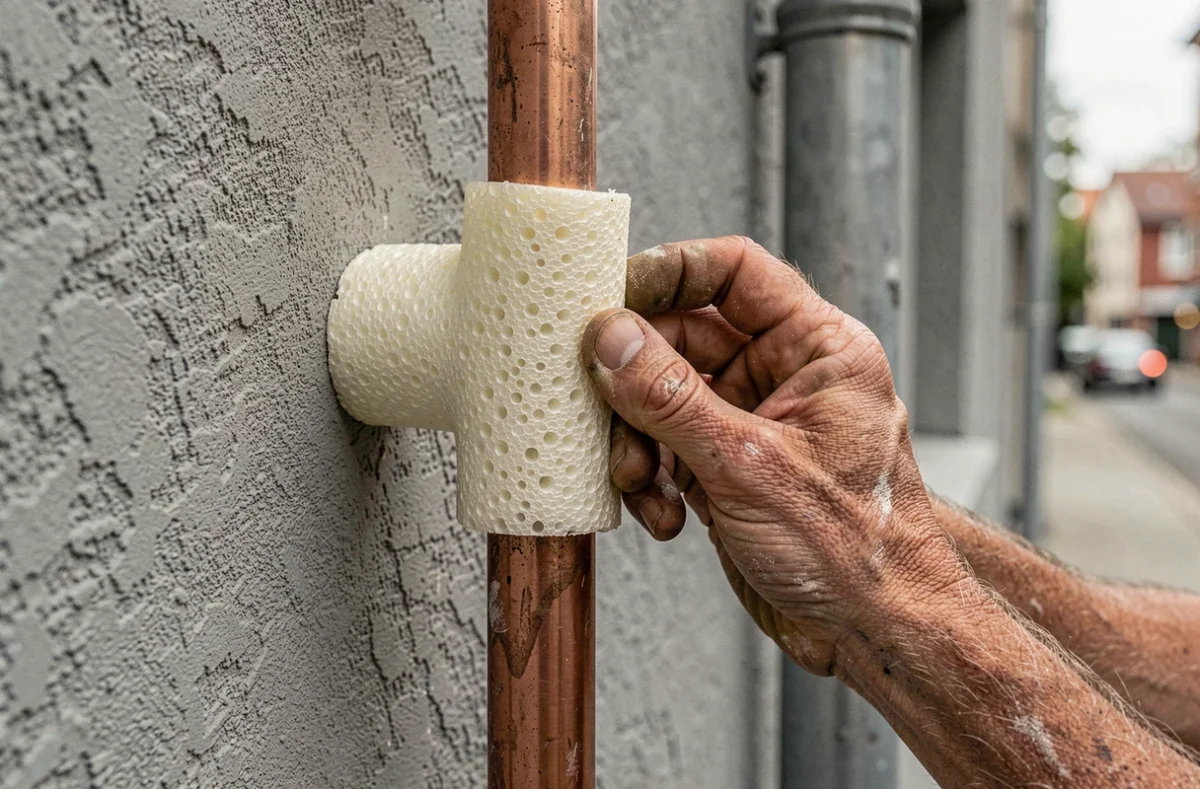

Calorifugeage des tuyaux extérieurs : un poste souvent bâclé
Le cheminement extérieur, entre le mur de la maison et l’unité extérieure, est exposé aux intempéries, au gel et aux UV. Sans isolation correcte, les pertes thermiques sur ce tronçon peuvent représenter une part significative de la déperdition totale du circuit.
Le calorifuge doit résister aux UV et à l’humidité. Les manchons en mousse élastomère à cellules fermées sont les plus adaptés. Un simple manchon de mousse polyéthylène grise, courant en intérieur, se dégrade en quelques saisons à l’extérieur : il se fissure, absorbe l’eau et perd ses propriétés isolantes.
Un calorifugeage extérieur dégradé annule une partie du rendement de la PAC. Vérifiez que le devis mentionne le type de manchon, son épaisseur et la protection mécanique prévue (gaine PVC, gouttière alu). Si ces mentions sont absentes, posez la question avant de signer.
Fluide frigorigène et tuyaux : ce que change la réglementation F-Gaz
Le règlement européen 2024/573 accélère la transition vers des fluides à plus faible potentiel de réchauffement climatique. Cette évolution a des conséquences directes sur le choix des tuyaux et des raccords.
Certains fluides de nouvelle génération fonctionnent à des pressions de service plus élevées. Les liaisons frigorifiques en cuivre doivent alors respecter des épaisseurs de paroi supérieures à celles utilisées avec les fluides plus anciens. Un tube cuivre prévu pour du R-410A peut ne pas convenir à un fluide de remplacement.
L’installateur certifié doit détenir une attestation de capacité pour manipuler ces fluides. Cette attestation garantit qu’il connaît les contraintes de pression et de compatibilité matériau propres au fluide utilisé dans votre PAC. Sans elle, l’intervention est illégale et les aides financières (MaPrimeRénov’, CEE) ne peuvent pas être mobilisées.

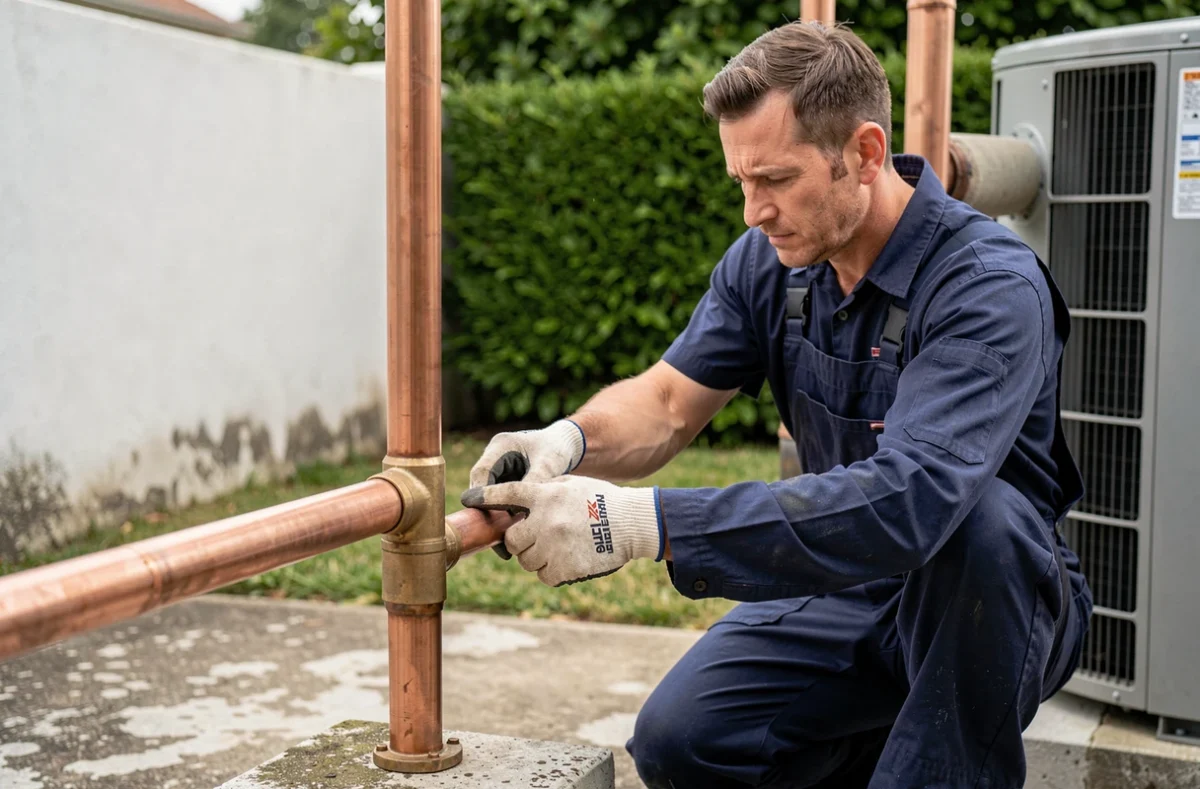

Longueur maximale des liaisons frigorifiques
Chaque modèle de PAC impose une longueur maximale et un dénivelé maximal pour les liaisons frigorifiques. Dépasser ces limites réduit la puissance restituée et peut provoquer des retours de liquide dans le compresseur. Lors de la visite technique préalable, l’installateur doit mesurer précisément le cheminement entre les deux unités et vérifier la compatibilité avec les spécifications du fabricant.
Fourchettes de prix et délais pour la tuyauterie d’une pompe à chaleur
Le coût de la tuyauterie varie selon le matériau, le diamètre, la longueur du cheminement et la complexité de la pose (passage en dalle, traversée de mur, chemins de câbles existants).
- Les liaisons frigorifiques en cuivre pré-isolé représentent le poste le plus coûteux par mètre linéaire, surtout si le cheminement dépasse une dizaine de mètres.
- Le PER pour plancher chauffant revient nettement moins cher au mètre, mais la surface à couvrir fait grimper la facture globale.
- Le multicouche se situe entre les deux, avec un coût de raccordement (raccords à sertir) qui peut peser sur les petits chantiers comportant de nombreuses dérivations.
En rénovation, le remplacement de la tuyauterie existante allonge le chantier de plusieurs jours par rapport à une construction neuve où tout est accessible. Prévoyez un délai supplémentaire si le réseau actuel n’a pas été désemboué : un circuit encrassé risque de colmater les échangeurs de la PAC dès les premières semaines.
Pièges fréquents à repérer sur un devis
Un devis sérieux détaille chaque tronçon de tuyauterie : matériau, diamètre, longueur estimée, type d’isolation et accessoires (vannes d’isolement, purgeurs, soupape de sécurité). Méfiez-vous d’une ligne unique « raccordement hydraulique forfait » sans aucune précision.
Vérifiez aussi que le passage des tuyaux à travers les murs prévoit des fourreaux. Sans fourreau, la dilatation du tuyau provoque des fissures dans le mur et rend toute maintenance future très difficile.
Erreurs d’installation qui dégradent la tuyauterie à moyen terme
Un mauvais supportage des tuyaux génère des contraintes mécaniques. Les tubes cuivre non fixés vibrent au passage du fluide, ce qui fatigue les brasures. Les tubes PER suspendus sans collier s’affaissent et créent des points bas où l’air s’accumule, rendant la purge difficile.
Le mélange de métaux sans raccord diélectrique provoque une corrosion galvanique. Si votre ancien réseau est en acier et que l’installateur raccorde directement du cuivre, la jonction se détériore en quelques années. Un raccord diélectrique entre deux métaux différents est une protection nécessaire.
Le passage de tuyaux frigorifiques à proximité de câbles électriques haute tension ou de sources de chaleur (conduit de cheminée, chaudière encore en place) doit respecter des distances minimales. Ces détails de cheminement se règlent lors de la visite technique, pas le jour de la pose.
Un tuyau pour pompe à chaleur bien choisi et bien posé se fait oublier pendant toute la durée de vie de l’installation. Mal dimensionné ou mal protégé, il devient la source de pannes récurrentes et de surconsommation. Si vous souhaitez faire vérifier la compatibilité de votre réseau ou obtenir un chiffrage précis adapté à votre logement, remplissez le formulaire de demande de devis gratuit ci-dessous pour être rappelé par un professionnel qualifié.
