Sur un chantier de réfection en Provence ou en Languedoc, on tombe régulièrement sur le même problème : des tuiles canal posées « à l’ancienne » sans que personne ne sache exactement quel DTU s’applique. Le couvreur suit son habitude, l’assureur sort un texte, et le maître d’ouvrage découvre après coup que la mise en œuvre n’est pas conforme.
Avant de monter sur le toit, on clarifie ce qui relève du DTU 40.22, ce qui relève du 40.21, et ce que ça change concrètement sur la pose.
Lire également : Faut-il se fier à leprodestravaux Estimation rénovation pour lancer une grosse rénovation ?
DTU 40.22 ou DTU 40.21 : deux textes pour deux types de tuiles canal

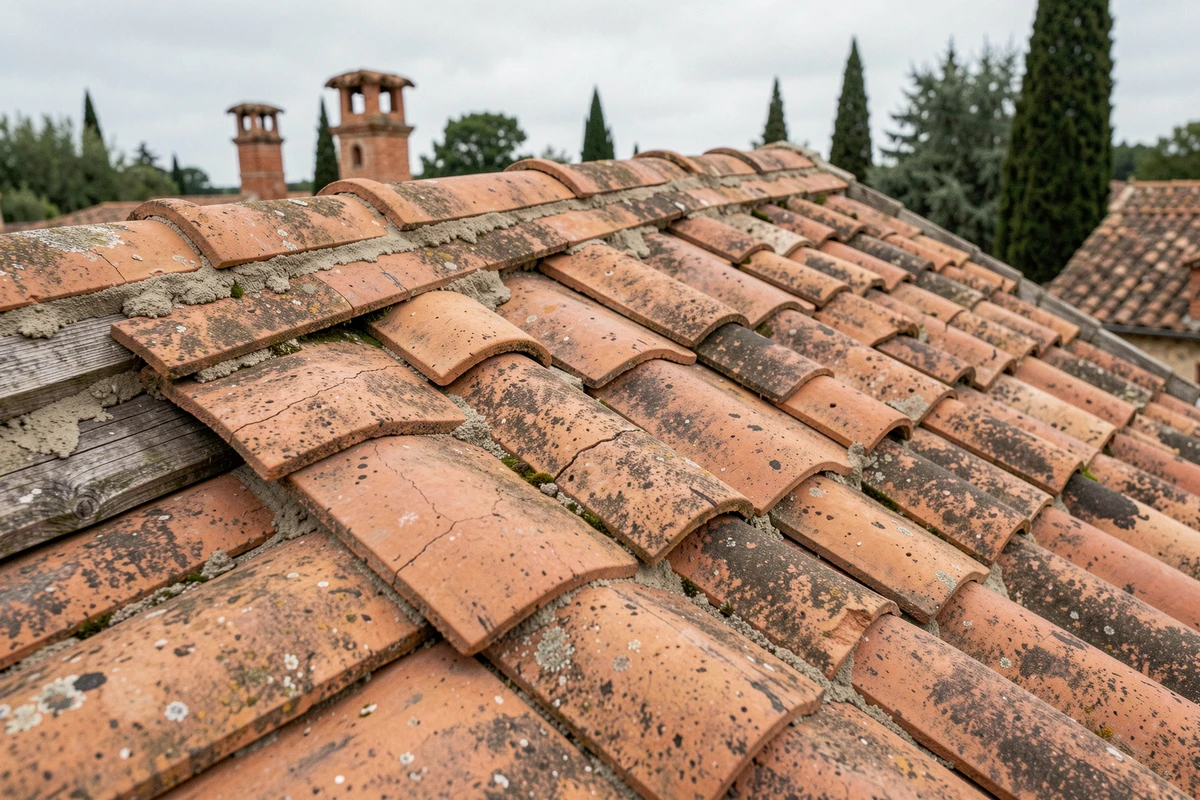

C’est le point que la plupart des fiches techniques en ligne escamotent. La tuile canal traditionnelle à double couche (courant + couvert) relève du NF DTU 40.22 (NF P 31-201-1). Ce DTU couvre les tuiles canal en terre cuite posées sur tous types de bâtiments en plaine, en France métropolitaine.
En revanche, dès qu’on passe sur une tuile romane canal à emboîtement ou à glissement, on bascule sous le NF DTU 40.21 (NF P 31-202-1). Les règles de pureau, de fixation et de pente minimale diffèrent entre les deux textes.
A lire également : Faut-il faire confiance aux guides travaux de foyerluxuria.fr ?
Conséquence directe sur le terrain : appliquer les prescriptions du 40.22 à une romane canal est non conforme. En cas de sinistre, un expert ou un assureur peut contester la mise en œuvre et refuser la prise en charge. Avant toute commande de tuiles, on vérifie la référence DTU mentionnée sur la fiche produit du fabricant.
Pente minimale et écran sous toiture pour tuile canal : les seuils à ne pas confondre
Les articles qu’on trouve en ligne donnent des valeurs de pente très dispersées, parfois sans préciser si elles s’appliquent avec ou sans écran de sous-toiture. Le DTU 40.22 fixe des pentes minimales qui varient selon la zone climatique, l’exposition au vent et le type de support.
La présence d’un écran sous toiture modifie la pente minimale admissible. Sans écran, la pente doit être plus élevée pour garantir l’étanchéité. Avec un écran conforme (HPV ou non, selon les cas), on peut descendre la pente, mais dans les limites définies par le DTU et la fiche fabricant.
En rénovation, on rencontre souvent des toitures anciennes dont la pente est inférieure aux seuils du DTU actuel. Poser un écran sous toiture ne suffit pas toujours à rattraper l’écart. Il faut alors vérifier si le fabricant dispose d’un Avis Technique ou d’un Document Technique d’Application qui couvre cette configuration.
Support continu ou liteaux : impact sur la ventilation
Le DTU 40.22 distingue clairement les couvertures posées sur support discontinu (liteaux, chevrons triangulaires), sur support continu en bois massif, et sur support continu en panneaux dérivés du bois ou en maçonnerie. Chaque configuration impose des conditions de ventilation différentes en sous-face.
- Sur support discontinu sans écran, la ventilation naturelle entre les tuiles est généralement suffisante tant que les tuiles ne sont pas entièrement maçonnées.
- Sur support continu (voligeage, panneaux), la sous-face du support doit être ventilée par une lame d’air. Le DTU impose des entrées d’air en égout et des sorties en faîtage.
- Avec un écran sous toiture, la ventilation doit être assurée entre l’écran et les tuiles, ce qui implique des contre-liteaux d’épaisseur suffisante pour maintenir la lame d’air.
Quand les tuiles sont entièrement maçonnées au mortier, la ventilation est réduite. Le DTU admet cette solution « en fonction de l’expérience locale », une formulation qui laisse une marge d’interprétation mais qui ne dispense pas de justifier le choix en cas de litige.

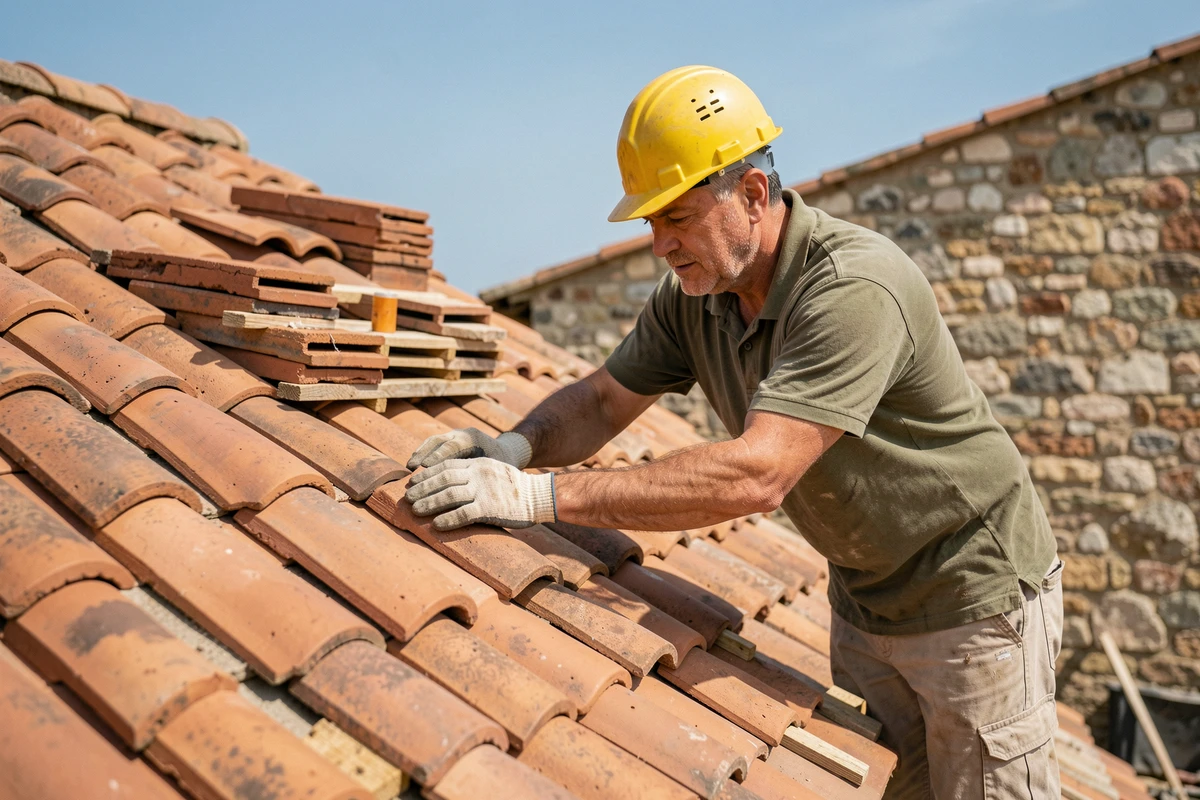

Fixation des tuiles canal : crochets, mortier et zones de vent
La fixation est le sujet où les pratiques terrain s’éloignent le plus du DTU. On voit encore des chantiers où l’ensemble de la couverture est simplement posé au mortier, sans aucun crochet ni clou. Le DTU 40.22 impose pourtant un principe de fixation mécanique en complément (ou en remplacement) du scellement, selon la zone de vent et la situation de l’ouvrage.
Chaque tuile de rive, d’égout et de faîtage doit être fixée mécaniquement. Pour le reste du rampant, la répartition des fixations dépend de l’exposition. En zone de vent fort ou en site exposé (littoral, altitude, bâtiment isolé), le nombre de tuiles fixées par crochets ou clous augmente.
Quel type de crochet pour la tuile canal
Les crochets inox ou galvanisés sont les plus courants. Leur dimensionnement dépend du format de la tuile (longueur, galbe) et du type de support. Sur liteaux, le crochet se fixe directement sur le liteau. Sur voligeage, il se visse dans le bois.
Le mortier reste utilisé pour le scellement ponctuel, notamment en égout et en rive. Le DTU précise la nature du mortier admis (mortier bâtard chaux-ciment dans la plupart des cas). Les mortiers trop riches en ciment sont à éviter : ils fissurent et décollent les tuiles sous l’effet des dilatations thermiques.
Pose en rénovation sur toiture ancienne : adapter le DTU au bâti existant
Sur un toit ancien, la charpente a rarement les sections et l’entraxe prévus par les normes actuelles. La charge d’une couverture en tuiles canal traditionnelles est conséquente, avec une densité d’environ 22 tuiles au mètre carré pour une pose à sec. Quand les tuiles sont maçonnées, cette charge augmente encore.
Avant de reposer des tuiles canal sur une charpente ancienne, on vérifie la capacité portante des pannes et des chevrons. Un diagnostic charpente avant repose est la seule garantie de conformité structurelle. Les retours varient sur ce point selon les régions, mais un bureau de contrôle l’exige systématiquement sur les ERP et de plus en plus souvent sur l’habitat.
- Vérifier l’état sanitaire du bois (champignons, insectes xylophages) avant toute intervention en couverture.
- Contrôler l’entraxe des chevrons ou des liteaux par rapport aux préconisations du fabricant de tuiles.
- S’assurer que les tuiles de remplacement sont compatibles en dimensions avec les tuiles existantes, car les formats varient d’une tuilerie à l’autre.
En rénovation patrimoniale, le recours à des tuiles de récupération est fréquent. Ces tuiles n’ont pas de fiche technique fabricant. On se base alors sur les dimensions mesurées et sur les règles générales du DTU 40.22, en documentant les choix pour l’assurance décennale.
La distinction entre DTU 40.22 et 40.21 reste le premier réflexe à avoir sur chaque chantier. Un couvreur qui pose des tuiles canal sans avoir identifié le texte applicable s’expose à un refus de garantie. La fiche technique du fabricant, croisée avec le DTU correspondant et la zone climatique du chantier, forme le triptyque minimal pour une pose conforme et assurable.
